1.說明

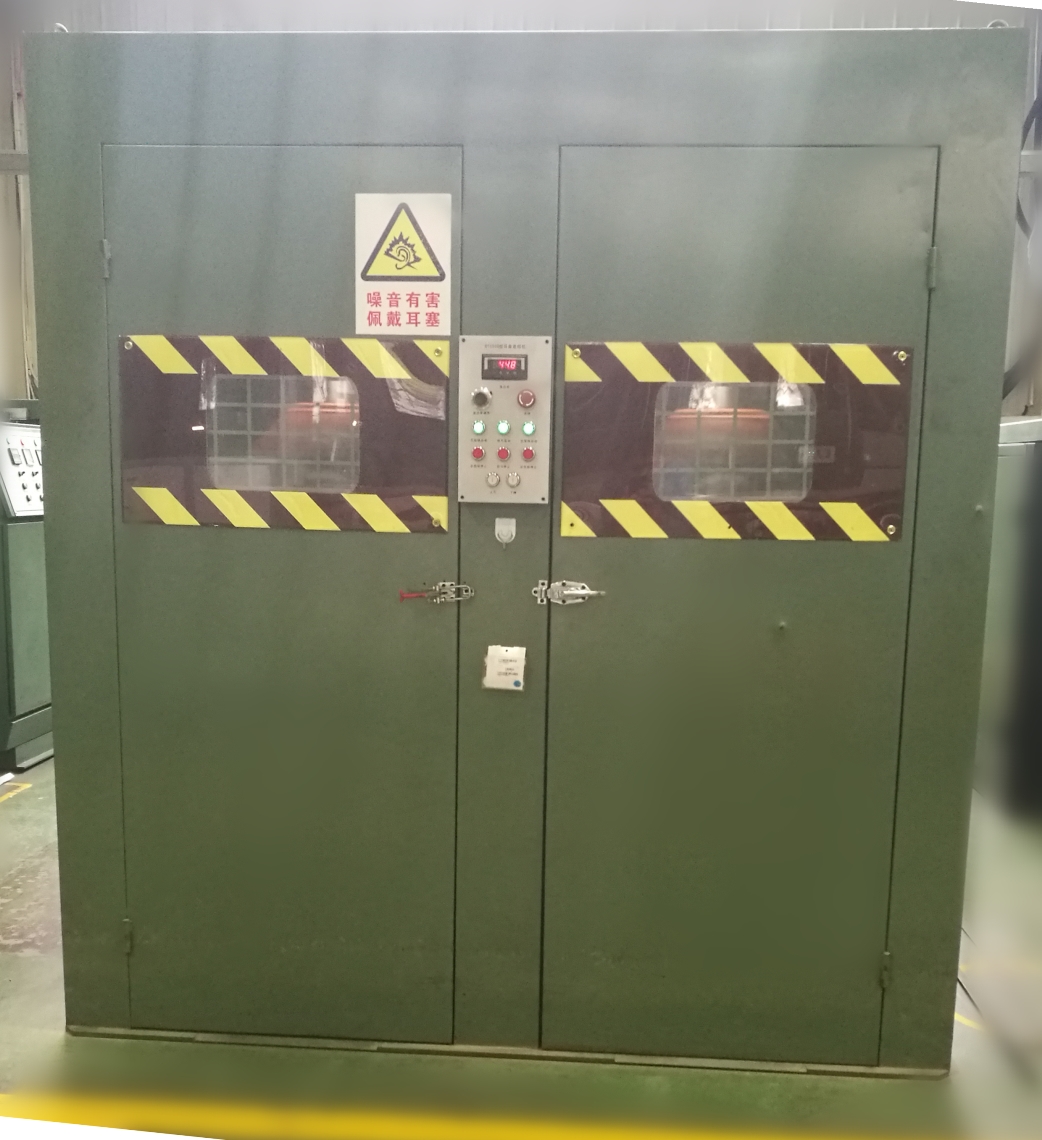

高速雙絞機是數據電纜絞對的專用設備，尤其適用于六類、七類數據纜的絞對，絞對線節距穩定。本設備可廣泛用于數據電纜中塑料實心或發泡皮絕緣的單芯線的絞對，也適用于各種電線的對絞。它是由箱體、機架、主動收線、封閉式絞籠、光桿排線、裝卸線盤裝置及電控柜等組成。采用更換機械齒輪比來調整節距，可保證節距的穩定。在制造工藝上主軸做高精度動平衡、機座采用鑄造工藝，主要軸承采用進口SKF軸承，使用壽命長，保證整機運行平穩、噪音低、排線整齊，是一種比理想的高效率絞線設備。
2.規格
收線盤規格： 630mm
絞線徑： Φ0.2--Φ1.0mm
節距： 7.99--96.43mm
節距誤差： ≤±0.5
絞向： 左、右任意選擇
絞弓轉速： Max.5000TPM
主電機功率： 18.5kw交流電機/Z4直流電機
收線電機功率： 1.1kw直流伺服電機
整機尺寸(L×B×H): 3600mm×1940mm×1700mm
整機重量： 約4000kg
